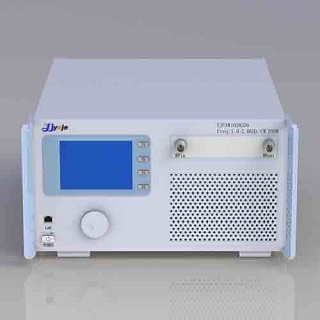

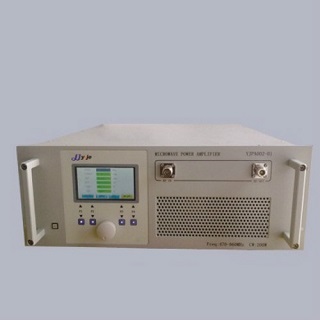

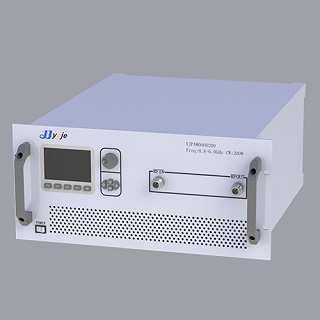

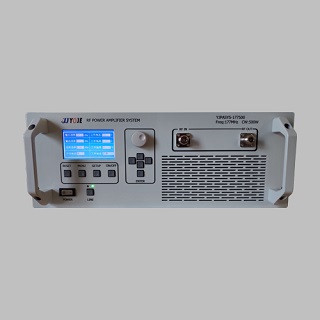

产品概述
YJPA型500W连续波功率放大器是一款高增益、高功率放大器，能够在带宽范围内输出较高的连续波功率。YJPA型500W连续波功率放大器内部采用紧凑小型模块设计，采用全固态设计与数字微波方案。内部的 CPU对各项参数进行集中监测与控制，具有功率调节、增益调节、定时设置、功率显示、电压显示、电流显示、驻波显示、温度显示、智能风扇、省电模式等功能，同时具有过电压、过电流、过温度、过输入、过驻波、过功率等保护。设备可远程查看工作状态信息，可远程配置工作参数。
技术指标
|
型号
（Model）
|
频率范围
（F1～F2）
|
功率增益
Min(dB)
|
输出功率
Min(dBm)
|
增益平坦度
Max(±dB)
|
驻波
（TYP）
|
|
YJPA-01H20K-500
|
1Hz～20KHz
|
57
|
57dBm（500W）
|
2.5
|
2.0
|
|
YJPA-04K400M-500
|
4KHz～400MHz
|
57
|
57dBm（500W）
|
4.0
|
2.0
|
|
YJPA-10M130-500
|
10～130MHz
|
57
|
57dBm（500W）
|
1.5
|
1.5
|
|
YJPA-80M300-500
|
80～300MHz
|
57
|
57dBm（500W）
|
1.5
|
1.5
|
|
YJPA-30M512-500
|
30～512MHz
|
57
|
57dBm（500W）
|
2.0
|
2.5
|
|
YJPA-400M800-500
|
400～800MHz
|
57
|
57dBm（500W）
|
1.5
|
2.0
|
|
YJPA-30M1000-500
|
30～1000MHz
|
57
|
57dBm（500W）
|
2.0
|
2.0
|
|
YJPA-500M1000-500
|
500～1000MHz
|
57
|
57dBm（500W）
|
1.0
|
1.5
|
|
YJPA-700M1000-500
|
700～1000MHz
|
57
|
57dBm（500W）
|
1.0
|
1.5
|
|
YJPA-1100M1800-500
|
1.1～1.8GHz
|
57
|
57dBm（500W）
|
1.0
|
1.5
|
|
YJPA-1400M1700-500
|
1.4～1.7GHz
|
57
|
57dBm（500W）
|
0.5
|
1.2
|
|
YJPA-500M2000-500
|
0.5～2.0GHz
|
57
|
57dBm（500W）
|
2.5
|
2.0
|
|
YJPA-01G02-500
|
1.0～2.0GHz
|
57
|
57dBm（500W）
|
1.5
|
1.5
|
|
YJPA-500M3000-500
|
0.5～3.0GHz
|
57
|
57dBm（500W）
|
3.5
|
2.0
|
|
YJPA-800M2200-500
|
0.8～2.2GHz
|
57
|
57dBm（500W）
|
3.0
|
2.0
|
|
YJPA-700M2700-500
|
0.7～2.7GHz
|
57
|
57dBm（500W）
|
3.0
|
2.0
|
|
YJPA-1800M2200-500
|
1.8～2.2GHz
|
57
|
57dBm（500W）
|
1.5
|
1.2
|
|
YJPA-2300M2700-500
|
2.3～2.7GHz
|
57
|
57dBm（500W）
|
1.5
|
1.2
|
|
YJPA-2700M3100-500
|
2.7～3.1GHz
|
57
|
57dBm（500W）
|
0.5
|
1.5
|
|
YJPA-3100M3500-500
|
3.1～3.5GHz
|
57
|
57dBm（500W）
|
0.5
|
1.5
|
|
YJPA-3300M3800-500
|
3.3～3.8GHz
|
57
|
57dBm（500W）
|
1.5
|
1.5
|
|
YJPA-02G04-500
|
2.0～4.0GHz
|
57
|
57dBm（500W）
|
2.0
|
2.0
|
|
YJPA-3700M4200-500
|
3.7～4.2GHz
|
57
|
57dBm（500W）
|
0.5
|
1.5
|
|
YJPA-4400M5000-500
|
4.4～5.0GHz
|
57
|
57dBm（500W）
|
2.5
|
2.0
|
|
YJPA-05G06-500
|
5.0～6.0GHz
|
57
|
57dBm（500W）
|
2.5
|
2.0
|
应用领域
