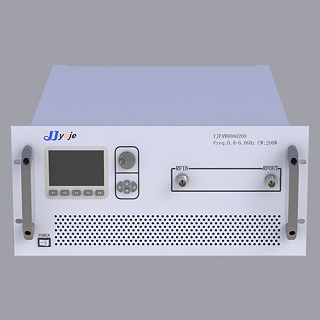

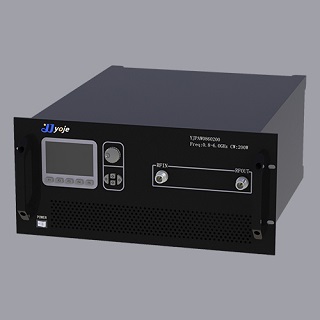

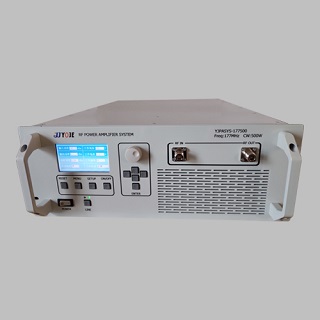

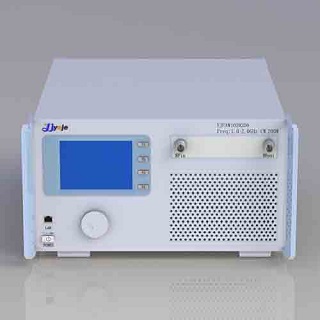

产品说明
YOJE系列微波固态源由锁相环、压控衰减器、功率放大器、电源单元和控制单元等组成。首先由锁相环产生一个连续波信号，进入驱动放大器进行增益放大，然后压控衰减器进行信号幅度调整，再进入滤波器滤出杂波，最后进入功率放大器进行功率放大输出；电源单元进行供电管理；控制单元对各参数进行检测和控制。YOJE系列微波固态源产品体积小、高效率、使用方便、集成度高。YOJE系列固态源模块内部采用CPU对各项参数进行集中检测和控制，具有频率调节、功率调节、增益调节、功率显示、电压显示、电流显示、驻波显示、温度显示、智能风扇等功能，同时具有过电压、过电流、过温度、过输入、过驻波、过功率等保护。外部通讯接口为RS232或RS485或LAN网口，保证数据通信的正常。
技术指标 （频率、功率等参数均可定制）
| 序号 |
技术参数 |
技术指标 |
| 1 |
工作频率（MHz） |
177±10 |
| 2 |
频率步进（MHz） |
≤0.1 |
| 3 |
输出功率（dBm） |
≥60 (1000W) ALC可设置 |
| 4 |
功率步进（dBm） |
≤0.5 |
| 5 |
输出功率检测范围（dBm） |
30～60 |
| 6 |
增益（dB） |
≥60±1 |
| 7 |
带内波动（dB） |
≤1 |
| 8 |
增益调整范围（dB） |
30 |
| 9 |
增益调整步长（dB） |
1 |
| 10 |
增益调整步长误差（dB） |
1～20dB：≤±1 |
| 11 |
20～30dB：≤±1.5 |
| 12 |
自动电平控制（ALC）范围（dB） |
≥10 |
| 13 |
MAX允许输入电平（dBm） |
≤0 |
| 14 |
信号开关响应时间(ms) |
≤10 |
| 15 |
输入、输出电压驻波比 |
≤1.2 |
| 16 |
供电电压（V） |
+12 或 +28 或 AC220 |
| 17 |
射频接口 |
N-K |
| 18 |
监控接口 |
RS232 或 RS485 或 LAN网口 |
| 19 |
监控协议 |
《YJ内部模块通讯协议》 |
| 20 |
环境温度（℃） |
-25 - +55 |
| 21 |
相对湿度（%） |
45～75 |
| 22 |
外形尺寸（mm） |
≤600*440*177 (可定制) |
YOJE
