产品概述

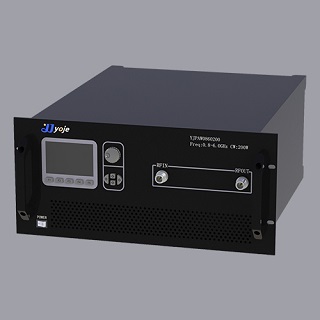

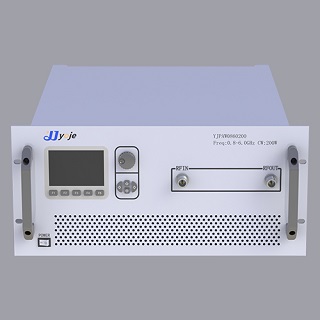

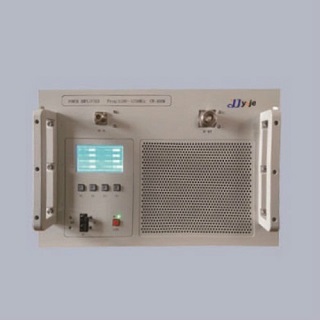

YJPA型大功率脉冲放大器是一款高增益、高功率放大器，能够在带宽范围内输出较高的脉冲波功率。YJPA型大功率脉冲放大器内部采用紧凑小型模块设计，采用全固态设计与数字微波方案。内部的 CPU对各项参数进行集中监测与控制，具有功率调节、增益调节、定时设置、功率显示、电压显示、电流显示、驻波显示、温度显示、智能风扇、省电模式等功能，同时具有过电压、过电流、过温度、过输入、过驻波、过功率等保护功能。设备可远程查看工作状态信息，可远程配置工作参数。
技术指标 （ 占空比：0.1%～10%可调 ，频率范围 、功率等参数均可定制 ）
|
型号
（Model）
|
频率范围
（F1～F2）
|
功率增益
Min(dB)
|
输出功率
Min(dBm)
|
增益平坦度
Max(±dB)
|
驻波
（TYP）
|
|
YJPPA-02M30-10K
|
2～30MHz
|
70
|
70dBm（10KW）
|
1.5
|
1.5
|
|
YJPPA-10M130-10K
|
10～130MHz
|
70
|
70dBm（10KW）
|
1.5
|
1.5
|
|
YJPPA-30M100-1K
|
30～100MHz
|
60
|
60dBm（1000W）
|
1.5
|
1.5
|
|
YJPPA-100M500-1K
|
100～500MHz
|
60
|
60dBm（1000W）
|
1.5
|
2.0
|
|
YJPPA-300M500-5K
|
300～500MHz
|
67
|
67dBm（5000W）
|
1.5
|
1.5
|
|
YJPPA-400M470-50K
|
400～470MHz
|
77
|
77dBm（50KW）
|
1.0
|
2.0
|
|
YJPPA-500M1000-2K
|
500～1000MHz
|
63
|
63dBm（2000W）
|
1.0
|
1.5
|
|
YJPPA-700M1000-1K
|
700～1000MHz
|
60
|
60dBm（1000W）
|
1.0
|
1.5
|
|
YJPPA-700M1000-5K
|
700～1000MHz
|
67
|
67dBm（5000W）
|
1.0
|
1.5
|
|
YJPPA-1200M1400-1K
|
1.2～1.4GHz
|
60
|
60dBm（1000W）
|
1.0
|
1.5
|
|
YJPPA-1200M1400-5K
|
1.2～1.4GHz
|
67
|
67dBm（5000W）
|
1.0
|
1.5
|
|
YJPPA-1400M1700-1K
|
1.4～1.7GHz
|
60
|
60dBm（1000W）
|
1.0
|
1.5
|
|
YJPPA-1400M1700-5K
|
1.4～1.7GHz
|
67
|
67dBm（5000W）
|
1.0
|
1.5
|
|
YJPPA-01G02-1K
|
1.0～2.0GHz
|
60
|
60dBm（1000W）
|
2.0
|
2.0
|
|
YJPPA-01G02-10K
|
1.0～2.0GHz
|
70
|
70dBm（10KW）
|
2.0
|
2.0
|
|
YJPPA-500M3000-1K
|
0.5～3.0GHz
|
60
|
60dBm（1000W）
|
2.5
|
2.0
|
|
YJPPA-1800M2200-1K
|
1.8～2.2GHz
|
60
|
60dBm（1000W）
|
1.5
|
1.2
|
|
YJPPA-1800M2200-10K
|
1.8～2.2GHz
|
70
|
70dBm（10KW）
|
1.5
|
1.2
|
|
YJPPA-2300M2700-1K
|
2.3～2.7GHz
|
60
|
60dBm（1000W）
|
1.0
|
1.2
|
|
YJPPA-2300M2700-10K
|
2.3～2.7GHz
|
70
|
70dBm（10KW）
|
1.0
|
1.2
|
|
YJPPA-2700M3100-1K
|
2.7～3.1GHz
|
60
|
60dBm（1000W）
|
1.0
|
1.5
|
|
YJPPA-2700M3100-2K
|
2.7～3.1GHz
|
63
|
63dBm（2000W）
|
1.0
|
1.5
|
|
YJPPA-3100M3500-1K
|
3.1～3.5GHz
|
60
|
60dBm（1000W）
|
1.0
|
1.5
|
|
YJPPA-3100M3500-5K
|
3.1～3.5GHz
|
67
|
67dBm（5000W）
|
1.0
|
1.5
|
|
YJPPA-3300M3800-1K
|
3.3～3.8GHz
|
60
|
60dBm（1000W）
|
1.0
|
1.5
|
|
YJPPA-3300M3800-5K
|
3.3～3.8GHz
|
67
|
67dBm（5000W）
|
1.0
|
1.5
|
|
YJPPA-02G04-1K
|
2.0～4.0GHz
|
60
|
60dBm（1000W）
|
2.5
|
2.0
|
|
YJPPA-02G04-10K
|
2.0～4.0GHz
|
70
|
70dBm（10KW）
|
2.5
|
2.0
|
|
YJPPA-3700M4200-2K
|
3.7～4.2GHz
|
63
|
63dBm（2000W）
|
1.0
|
1.5
|
|
YJPPA-4400M5000-1K
|
4.4～5.0GHz
|
60
|
60dBm（1000W）
|
2.5
|
2.0
|
|
YJPPA-05G06-1K
|
5.0～6.0GHz
|
60
|
60dBm（1000W）
|
2.5
|
2.0
|
|
YJPPA-02G06-1K
|
2.0～6.0GHz
|
60
|
60dBm（1000W）
|
4.0
|
2.0
|
|
YJPPA-04G08-2K
|
4.0～8.0GHz
|
63
|
63dBm（2000W）
|
2.0
|
2.0
|
|
YJPPA-8500M9600-1K
|
8.5～9.6GHz
|
60
|
60dBm（1000W）
|
2.5
|
2.0
|
|
YJPPA-08G12-1K
|
8.0～12.0GHz
|
60
|
60dBm（1000W）
|
4.0
|
2.0
|
|
YJPPA-06G18-1K
|
6.0～18.0GHz
|
60
|
60dBm（1000W）
|
4.0
|
2.0
|
|
YJPPA-06G18-2K
|
6.0～18.0GHz
|
63
|
63dBm（2000W）
|
4.0
|
2.0
|
应用领域
