产品概述

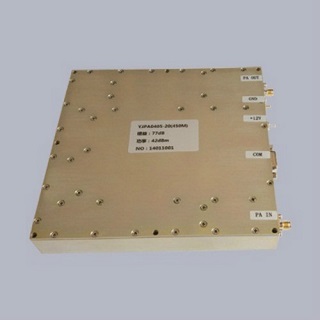

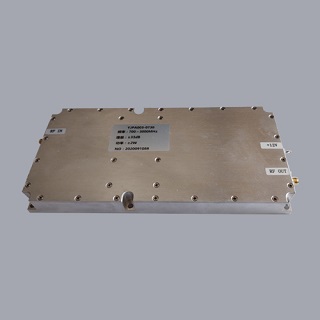

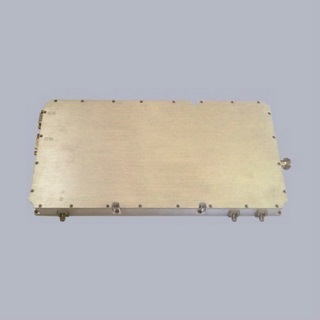

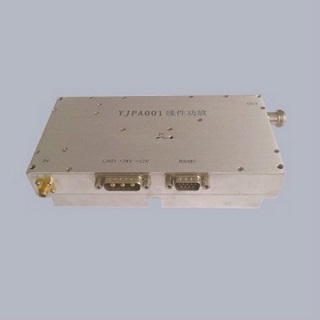

YJPA型功率放大器模块一款高增益、高功率放大器，能够在带宽范围内输出较高的连续波功率。YJPA型功率放大器模块内部采用紧凑小型模块设计，采用全固态设计与数字微波方案。内部的 CPU对各项参数进行集中监测与控制，具有功率调节、增益调节、功率显示、电压显示、电流显示、驻波显示、温度显示等功能，同时具有过电压、过电流、过温度、过输入、过驻波、过功率等保护功能。设备可远程查看工作状态信息，可远程配置工作参数。
技术指标 （频率带宽，功率等参数均可定制）
|
型号
（Model）
|
频率范围
（F1～F2）
|
功率增益
Min(dB)
|
输出功率
Min(dBm)
|
增益平坦度
Max(±dB)
|
驻波
（TYP）
|
|
YJPAM-01H020K-200
|
1Hz～20KHz
|
53
|
53dBm（200W）
|
4.0
|
2.0
|
|
YJPAM-04K400M-200
|
4KHz～400MHz
|
53
|
53dBm（200W）
|
4.0
|
2.0
|
|
YJPAM-10M130-200
|
10～130MHz
|
53
|
53dBm（200W）
|
1.5
|
1.5
|
|
YJPAM-80M300-200
|
80～300MHz
|
53
|
53dBm（200W）
|
1.5
|
1.5
|
|
YJPAM-30M512-200
|
30～512MHz
|
53
|
53dBm（200W）
|
2.0
|
2.5
|
|
YJPAM-100M500-200
|
100～500MHz
|
53
|
53dBm（200W）
|
2.0
|
2.5
|
|
YJPAM-400M800-200
|
400～800MHz
|
53
|
53dBm（200W）
|
1.5
|
2.0
|
|
YJPAM-30M1000-100
|
30～1000MHz
|
50
|
50dBm（100W）
|
2.0
|
2.0
|
|
YJPAM-500M1000-300
|
500～1000MHz
|
55
|
55dBm（300W）
|
1.0
|
1.5
|
|
YJPAM-700M1000-200
|
700～1000MHz
|
53
|
53dBm（200W）
|
1.0
|
1.5
|
|
YJPAM-1100M1800-200
|
1.1～1.8GHz
|
53
|
53dBm（200W）
|
1.0
|
1.5
|
|
YJPAM-1400M1700-200
|
1.4～1.7GHz
|
53
|
53dBm（200W）
|
0.5
|
1.2
|
|
YJPAM-500M2000-100
|
0.5～2.0GHz
|
50
|
50dBm（100W）
|
3.0
|
2.0
|
|
YJPAM-500M2500-100
|
0.5～2.5GHz
|
50
|
50dBm（100W）
|
3.0
|
2.0
|
|
YJPAM-01G02-200
|
1.0～2.0GHz
|
53
|
53dBm（200W）
|
1.5
|
1.5
|
|
YJPAM-500M3000-100
|
0.5～3.0GHz
|
50
|
50dBm（100W）
|
3.0
|
2.0
|
|
YJPAM-700M2200-100
|
0.7～2.2GHz
|
50
|
50dBm（100W）
|
3.0
|
2.0
|
|
YJPAM-600M2700-200
|
0.6～2.7GHz
|
50
|
50dBm（100W）
|
3.0
|
2.0
|
|
YJPAM-1800M2200-200
|
1.8～2.2GHz
|
53
|
53dBm（200W）
|
1.5
|
1.2
|
|
YJPAM-2300M2700-200
|
2.3～2.7GHz
|
53
|
53dBm（200W）
|
1.5
|
1.2
|
|
YJPAM-2700M3100-200
|
2.7～3.1GHz
|
53
|
53dBm（200W）
|
0.5
|
1.5
|
|
YJPAM-3100M3500-200
|
3.1～3.5GHz
|
53
|
53dBm（200W）
|
0.5
|
1.5
|
|
YJPAM-3300M3800-100
|
3.3～3.8GHz
|
50
|
50dBm（100W）
|
1.5
|
1.5
|
|
YJPAM-01G04-20
|
1.0～4.0GHz
|
43
|
43dBm（20W）
|
2.5
|
2.0
|
|
YJPAM-02G04-60
|
2.0～4.0GHz
|
48
|
48dBm（60W）
|
2.5
|
2.0
|
|
YJPAM-3700M4200-200
|
3.7～4.2GHz
|
53
|
53dBm（200W）
|
0.5
|
1.5
|
|
YJPAM-4400M5000-200
|
4.4～5.0GHz
|
53
|
53dBm（200W）
|
2.5
|
2.0
|
|
YJPAM-05G06-200
|
5.0～6.0GHz
|
53
|
53dBm（200W）
|
2.5
|
2.0
|
|
YJPAM-700M6000-20
|
0.7～6.0GHz
|
43
|
43dBm（20W）
|
4.5
|
2.0
|
|
YJPAM-02G06-20
|
2.0～6.0GHz
|
43
|
43dBm（20W）
|
3.0
|
2.0
|
|
YJPAM-2500M6000-50
|
2.5～6.0GHz
|
47
|
47dBm（50W）
|
3.0
|
2.0
|
|
YJPAM-7700M8500-60
|
7.7～8.5GHz
|
48
|
48dBm（60W）
|
2.0
|
2.0
|
|
YJPAM-8500M9600-60
|
8.5～9.6GHz
|
48
|
48dBm（60W）
|
2.0
|
2.0
|
|
YJPAM-9R5G10R5-100
|
9.5～10.5GHz
|
50
|
50dBm（100W）
|
2.0
|
2.0
|
|
YJPAM-12R5G13R5-50
|
12.5～13.5GHz
|
47
|
47dBm（50W）
|
2.0
|
2.0
|
|
YJPAM-13R5G14R5-50
|
13.5～14.5GHz
|
47
|
47dBm（50W）
|
2.5
|
2.0
|
|
YJPAM-06G18-20
|
6.0～18.0GHz
|
43
|
43dBm（20W）
|
4.0
|
2.0
|
|
YJPAM-18G26R5-50
|
18.0～26.5GHz
|
47
|
47dBm（50W）
|
4.0
|
2.0
|
|
YJPAM-18G40-20
|
18.0～40.0GHz
|
43
|
43dBm（20W）
|
4.0
|
2.0
|
|
YJPAM-26R5G40-50
|
26.5～40.0GHz
|
47
|
47dBm（50W）
|
4.0
|
2.0
|
应用领域
