产品概述

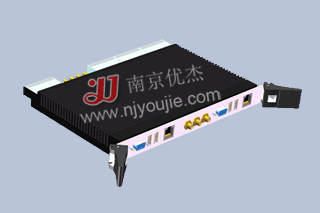

YJCPCI-004超宽带数字储频及任意波形产生板,在一个标准的6U CPCI板上集成了最高采样率为3.4G的ADC和最高采样率为4.5G的DAC。同时板上的内存资源也非常丰富,两片QDRII双口存储器,可以灵活的配置使用,其最高数据传输率可达800MHz。板上提供24对RocketIO Transceiver;可以实时的将3.4G的高速数据传输到专用的数字信号处理板上进行分析处理。
技术指标
序号 |
技术参数 |
技术指标 |
1 |
存储器 |
⑴ 板载内存容量为2片容量为36MBit的QDR-II+ SRAM
⑵ 最高数据传输速度为600 MHz
⑶ 具有独立的读写端口,可以独立进行读写操作 |
2 |
FPGA |
⑴ FPGA提供500万门逻辑设计资源,可以提供480KB的在片存储能力,同时还提供50个XtremeDSP Slices数字信号处理单元
⑵ 丰富的高速数据通信接口,24对RocketIO Transceiver,满足高速数据实时传输功能 |
3 |
A/D |
⑴ 采样速度可达3.4GSPS的高速A/D变换器,通道可以灵活配置,其可以工作在单通道,功耗低
⑵ 1个高速AD通道,最高采样率为3.4G,量化位数为8BIT |
4 |
D/A |
⑴ 板载采样速度可达4.5GSPS的高速D/A变换器,12位量化保证高杂散恢复信号
⑵ 1个高速DA通道,最高采样率为4.5G,量化位数为12BIT |
5 |
CPCI接口 |
32位66M CPCI接口,其峰值传输速度可达256MB/S |
6 |
其它通信口 |
24对RocketIO Transceiver;可以实时的将3.4G的高速数据传输到专用的数字信号处理板上进行分析处理 |
7 |
尺寸 |
233mm X 160mm ( 6U CPCI ) |
8 |
工作温度 |
-40℃~ 80℃ |
应用领域
■宽带数据采集
■任意波形产生器
■宽带数字储频器
■梳状谱噪声产生器
■宽带数字接收机前端
