产品概述

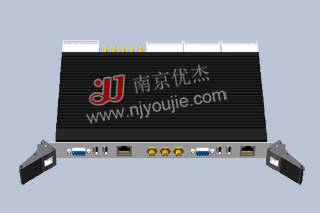

YJCPCI-003 500M高速数据采集、信号处理及雷达信号模拟产生板，在一个标准的6U CPCI板上集成了最高采样率为500M的ADC和最高采样率为1.2G的DAC。同时板上的内存资源也非常丰富，两片DPRAM双口存储器，可以灵活的配置使用，其最高数据传输率可达200MHz。板上提供丰富的外部接口，如：USB2.0接口、网络接口、RS422接口、CPCI接口以及DSP LINK接口。
技术指标
| 序号 |
技术参数 |
技术指标 |
| 1 |
处理器 |
⑴ 1个处理器，分布式结构
⑵ 每个处理器提供3.6GFLOPS处理能力
⑶ 24M bits信号处理器片内存储器
⑷ 集成14通道DMA控制器和四个1GByte/sec全双工LVDS Link Port通信口 |
| 2 |
存储器 |
⑴ 处理器提供256MB SDRAM
⑵ 根节点提供16MB Flash用于无主机环境下的程序加载
⑵ 最高数据传输速度为200 MHz
⑶ 具有独立的读写端口，可以独立进行读写操作 |
| 3 |
FPGA(可选其中一种) |
⑴ FPGA1提供800万门逻辑设计资源，可以提供560KB的在片存储能力，同时还提供80个XtremeDSP Slices数字信号处理单元
⑵ FPGA2提供500万门逻辑设计资源，可以提供384KB的在片存储能力，同时还提供512个XtremeDSP Slices数字信号处理单元，可以应用于宽带实时高速信号处理 |
| 4 |
A/D |
⑴ 采样速度可达500MSPS的高速A/D变换器，通道可以灵活配置，其可以工作在单通道，功耗低
⑵ 1个高速AD通道，最高采样率为500M，量化位数为14BIT |
| 5 |
D/A |
⑴ 板载采样速度可达1.2GSPS的高速D/A变换器，14位量化保证高杂散恢复信号
⑵ 1个高速DA通道，最高采样率为1.2G，量化位数为14BIT |
| 6 |
CPCI接口 |
32位66M CPCI接口，其峰值传输速度可达256MB/S |
| 7 |
其它通信口 |
USB2.0接口、网络接口、RS422接口以及DSP LINK接口 |
| 8 |
尺寸 |
233mm * 160mm ( 6U CPCI ) |
| 9 |
工作温度 |
-40℃～ 80℃ |
应用领域
■宽带数据采集
■雷达信号模拟
■任意波形产生器
■宽带数字储频器
■梳状谱噪声产生器
■宽带数字接收机前端
