产品概述

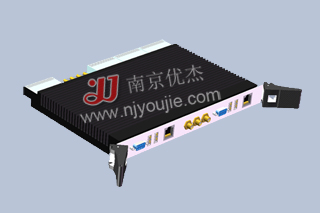

YJCPCI-002超宽带数据采集及信号处理板,在一个标准的6U CPCI板上集成了最高采样率为2G 10BIT的ADC和最高采样率为4.5G的DAC。同时板上的内存资源也非常丰富,三片QDRII双口存储器,可以灵活的配置使用;6片DDR3存储器,其最高数据传输率可达800MHz。板上提供24对RocketIO Transceiver;板载两片乘法器高达2400多个,非常适合高速宽带信号处理。
技术指标
序号 |
技术参数 |
技术指标 |
1 |
处理器 |
⑴ 2个处理器,分布式结构
⑵ 每个处理器提供3.6GFLOPS处理能力
⑶ 24M bits信号处理器片内存储器
⑷ 集成14通道DMA控制器和四个1GByte/sec全双工LVDS Link Port通信口 |
2 |
存储器 |
⑴ 板载内存容量为3片容量为36MBit的QDR-II+ SRAM;最高数据传输速度为600 MHz; 具有独立的读写端口,可以独立进行读写操作
⑵ 板载六片容量为1GB,宽度为16BIT的DDR3存储器,可以实现800MHz的读写数据传输 |
3 |
FPGA |
⑴ 两片FPGA提供230万门逻辑设计资源,可以提供20多兆的在片存储能力,同时还提供2500多个速度高达500M数字信号处理单元
⑵ 丰富的高速数据通信接口,24对RocketIO Transceiver,满足高速数据实时传输功能 |
4 |
A/D |
⑴ 采样速度可达2GSPS 10BIT的高速A/D变换器,通道可以灵活配置,其可以工作在单通道,功耗低
⑵ 1个高速AD通道,最高采样率为2G,量化位数为10BIT |
5 |
D/A |
⑴ 板载采样速度可达4.5GSPS的高速D/A变换器,12位量化保证高杂散恢复信号
⑵ 1个高速DA通道,最高采样率为4.5G,量化位数为12BIT |
6 |
CPCI接口 |
64位66M CPCI接口,其峰值传输速度可达256MB/S |
7 |
其它通信口 |
板内两片FPGA有24对RocketIO Transceiver,可以实时进行数据传输,同时还有68对速度可达1.6G的LVDS高速差分对 |
8 |
尺寸 |
233mm X 160mm ( 6U CPCI ) |
9 |
工作温度 |
-40℃~ 80℃ |
应用领域
■宽带数据采集
■宽带数字接收机
■任意波形产生器
■宽带数字储频器
■高密度假目标产生
■梳状谱噪声产生器
