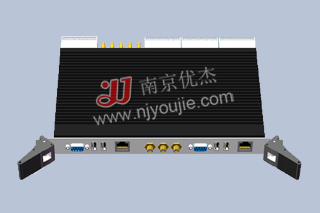

产品概述
YJCPCI-001高速数据采集及信号处理通用板，在一个标准的6U CPCI板上集成了ADI公司的2个600MHz的处理器，可提供7.2GFLOPS峰值计算能力。YJCPCI-001每个处理器的64位总线无缝连接4片32M x 16位SDRAM，4片SDRAM配置成32M×64位，共256MB。整板SDRAM容量达2048MB。每个YJCPCI-001提供强大的I/O接口，到前面板或CPCI总线的用户自定义引脚。
技术指标
| 序号 |
技术参数 |
技术指标 |
| 1 |
处理器 |
⑴ 2个处理器，分布式结构
⑵ 每个处理器提供3.6GFLOPS处理能力
⑶ 24M bits信号处理器片内存储器
⑷ 集成14通道DMA控制器和四个1GByte/sec全双工LVDS Link Port通信口 |
| 2 |
存储器 |
⑴ 每个处理器提供256MB SDRAM
⑵ 根节点提供16MB Flash用于无主机环境下的程序加载
⑶ 板载DDR2内存条，其容量可以达到2GByte，可以实现海量宽带数据采集及存储
⑷ 板载两片容量为256K，宽度为36BIT的双口RAM存储器，可以实现200MHz的读写双向数据传输 |
| 3 |
FPGA |
⑴ FPGA1提供800万门逻辑设计资源，可以提供560KB的在片存储能力，同时还提供80个XtremeDSP Slices数字信号处理单元
⑵ FPGA2提供500万门逻辑设计资源，可以提供384KB的在片存储能力，同时还提供512个XtremeDSP Slices数字信号处理单元，可以应用于宽带实时高速信号处理 |
| 4 |
A/D |
采样速度可达2GSPS的高速A/D变换器，通道可以灵活配置，其可以工作在单通道和双通道，功耗低 |
| 5 |
D/A |
板载采样速度可达1.2GSPS的高速D/A变换器，14位量化保证高杂散恢复信号 |
| 6 |
Link Port接口 |
8个Link Port通信口（每个处理器提供三个）用于板上处理器互连 |
| 7 |
LVDS接口 |
64对LVDS差分对通信口连接到CPCI总线自定义引脚，板上的LVDS可提供1.2GB/S的板间通信能力 |
| 8 |
CPCI接口 |
可以实现32位，66M的高速数据传输 |
| 9 |
USB2.0接口 |
可以灵活方便实现数据及命令的传输 |
| 10 |
尺寸 |
233mm * 160mm ( 6U CPCI ) |
| 11 |
工作温度 |
-40℃～ 80℃ |
应用领域
■宽带数据采集
■宽带数字接收机
■任意波形产生器
■宽带数字储频器
■梳状谱噪声产生器
■高速数据信号处理板
