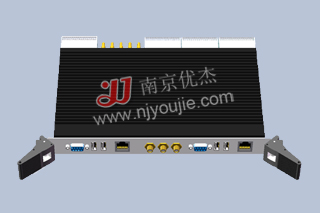

宽带任意波形产生板



产品概述
YJAWP-001宽带任意波形产生板,能够产生500M带宽的复杂雷达基带模拟信号以及电子对抗中的噪声干扰信号;板载高速D/A和USB2.0接口;能够接收计算机发过来的波形数据,然后将波形数据存储在板载内存中,通过高速D/A转换器恢复期望的波形.
技术指标

序号

技术参数

技术指标

1 存储器 由两片Zero_BUS SRAM组成,每片存储器容量为72Mbit,位宽为36bit,工作频率可达200M
2 FPGA 一片100万门FPGA,片载内存容量可达200KB,能够提供丰富的逻辑设计资源,同时也可以适应一定的信号处理功能
3 D/A 转换芯片工作频率最大为1.4G,采用10BIT量化,其500M带内杂散可以达-50dBc
4 USB2.0接口 数据传输速率可达10MByte/s
5 LVDS接口 自定义LVDS差分对数据传输,数据传输频率可达300M
6 工作温度 -40℃~ 80℃

应用领域
任意波形产生器
梳状谱噪声产生器
