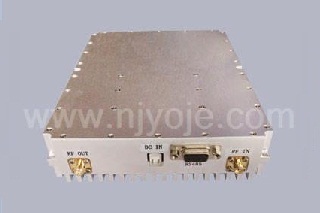

选频组件

序号	技术参数	技术指标
1	工作频率（MHz）	VHF波段 / UHF波段 / L波段 / S波段 / C波段
2	选频数（路）	8
3	最大输出电平（dBm）	≥0
4	增益（dB）	≥20
5	带内波动（dB）	≤1
6	增益衰减量（dB）	≥31
7	增益衰减步进（dB）	≤1
8	驻波比	≤1.4
9	时延（us）	≤20
10	互调衰减（dBc）	≤-45　@-3 dBm/2FA（频率间隔50KHz）
11	选择性(单载波)（dBc）	＜-50　@ Fo±100KHz
12	1dB信道带宽（KHz）	≥50
13	3dB信道带宽（KHz）	≥70
14	信道步进频率（KHz）	≤1
15	供电电压（V）	+12±1
16	射频接口类型	SMA－K
17	射频接口阻抗（Ω）	50
18	监控接口	RS485
19	监控协议	《YJ内部模块通讯协议》
20	工作温度（℃）	-25 ～ +55
21	相对湿度（%）	45～75
22	外形尺寸（mm）	≤21813838 (不计插件)

应用领域

■直放站系统

■无线电台系统

■铁路通信系统

■无线通信传输
