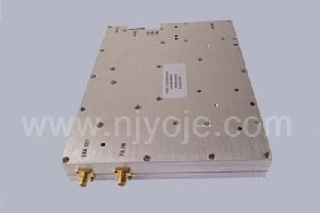

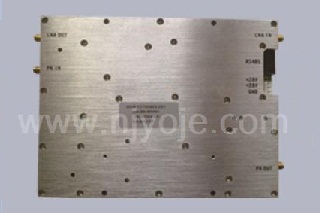

产品说明
产品用于GSMR直放站系统，使用方便，集成度高。本产品内部包括下行功放、上行低噪声、控制单元等组件。内部组件由CPU集中控制，有过功率，过电流，过温，过驻波保护机制，并上报告警状态。外部通讯接口为RS485，保证数据通信的正常。
技术指标
序号 |
技术参数 |
技术指标 |
| 上行 |
下行 |
| 1 |
工作频率(MHz) |
885～889 |
930～934 |
| 2 |
最大输出功率(dBm) |
-5±1 |
40±1 |
| 3 |
三阶互调IMD3(dBc) |
≤-60 |
≤-60 |
| 4 |
输出功率调节范围（dBm） |
-15～-5 |
30～40 |
| 5 |
ALC控制范围(dB) |
≥10 |
≥10 |
| 6 |
噪声系数(dB) |
≤2 |
－- |
| 7 |
最大增益(dB) |
55±1 |
55±1 |
| 8 |
带内波动(dB) |
≤±1.0 |
≤±1.0 |
| 9 |
增益调节范围(dB) |
≥30 |
≥30 |
| 10 |
增益调节步长(dB) |
1 |
1 |
| 11 |
增益调节步长精度(dB) |
1～20dB |
≤±1 |
≤±1 |
| 20～30dB |
≤±1.5 |
≤±1.5 |
| 12 |
带外抑制(dBc) |
≥15
@930-960MHz |
≥15
@885-915MHz |
| 13 |
最大允许输入电平（dBm） |
-10 |
+10 |
| 14 |
杂散发射(dBm) |
≤-36dBm/1KHz@9KHz-150KHz |
| ≤-36dBm/10KHz@150KHz-30MHz |
| ≤-36dBm/30KHz@30MHz-1GHz |
| ≤-30dBm/30KHz@1GHz-12.75GHz |
| 15 |
输入、输出电压驻波比 |
≤1.4 |
| 16 |
工作电压(V) |
28V±1 |
| 17 |
射频接口 |
SMA-K |
| 18 |
监控接口 |
RS485 |
| 19 |
监控协议 |
《YJ内部模块通讯协议》 |
| 20 |
环境温度（℃） |
-25 - +55 |
| 21 |
相对湿度（%） |
45～75 |
| 22 |
模块尺寸（L*W*H） |
200*150*23 |
应用领域
■无线通信传输
